Трансформаторний Регулятор швидкості Vents РСА5Е-1,5-Т

Трансформаторний Регулятор швидкості Vents РСА5Е Т...

Застосування
Регулятори серії РСА5Е-..-Т застосовуються для управління продуктивністю однофазних вентиляторів шляхом ступінчастого регулювання швидкості обертання електродвигунів. Регулятори мають п'ять швидкостей, вибір між якими здійснюється поворотом ручки на передній частині корпусу в одне з п'яти фіксованих положень. Дозволяється керування декількома вентиляторами, якщо сумарний струм не перевищує гранично допустимої величини струму регулятора.

Конструкція та управління

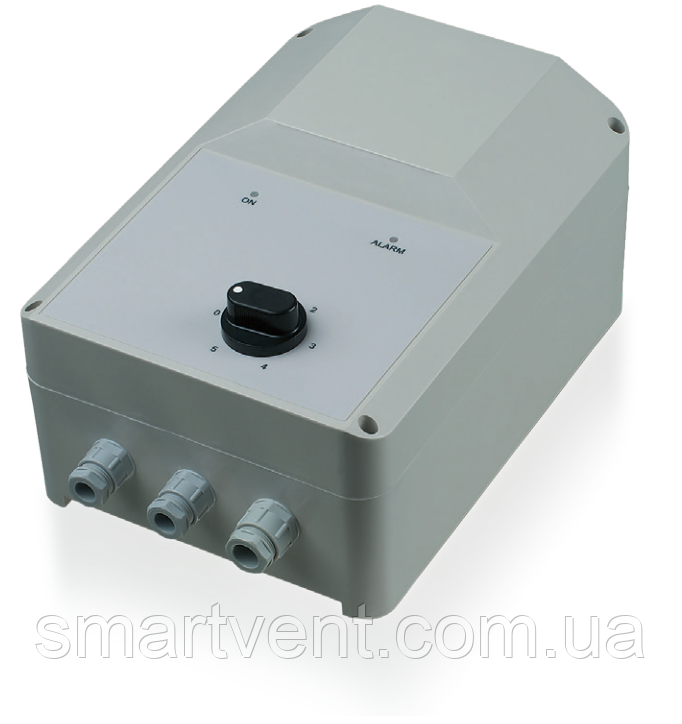

Корпус регулятора виготовлений з негорючого термопластика. Регулятор має п'ять швидкостей з вихідним напругою 80 – 105 – 130 В – 160 – 230 Ст. Регулятор обладнаний ручкою перемикання швидкостей, лампою індикації роботи та сигнальною лампою, що показує аварійну роботу регулятора. Регулятор має вбудований пристрій захисту електродвигуна, яке припиняє за дачу електрики при спрацьовуванні термоконтактів електродвигуна вентилятора. Повторне включення відбувається після повернення температури двигуна до робочих значень. В якості додаткових функцій регулятор
має клеми (230 В, макс. 2 А) для підключення і керування зовнішнім устаткуванням (наприклад,
приводами повітряних заслінок).
Монтаж
Установка регулятора здійснюється всередині приміщень. Монтаж необхідно проводити з урахуванням
вільної рециркуляції повітря для охолодження внутрішніх ланцюгів. Робоча позиція регулятора – вертикальна. Не встановлюйте регулятор над опалювальними приладами та в зонах з поганим конвекцією повітря.

Технічні характеристики
