Трансформаторний Регулятор швидкості Vents РСА5Е-3-M

Трансформаторний Регулятор швидкості Vents РСА5Е М...

Застосування
Трансформаторні регулятори серії RSA5E-..-M застосовуються для управління продуктивністю однофазних вентиляторів шляхом ступінчастого регулювання швидкості обертання електродвигунів. Дозволяється керування декількома вентиляторами, якщо сумарний струм не перевищує гранично допустимої величини струму регулятора.

Конструкція та управління

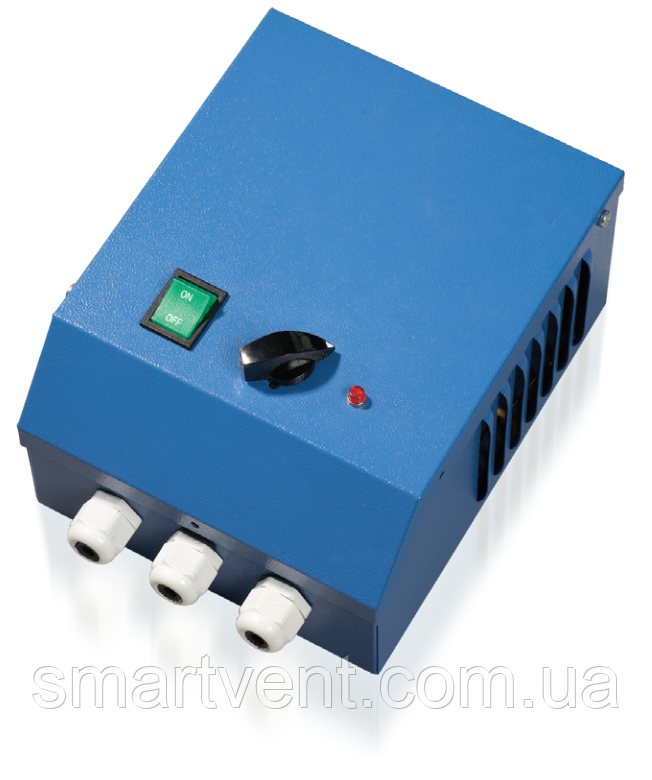

Корпус регулятора виготовлений із сталі з полімерним покриттям. Регулятор має п'ять швидкостей з
вихідним напругою 110 – 130 В – 160 – 190 В – 230 В (для РСА5Е-12-МУ – 80 В – 105 – 130 В –
160 – 230 В). Регулятор обладнаний кнопкою Вкл./ Викл. з лампою індикації роботи, ручкою перемикання швидкостей і сигнальною лампою, що показує аварійну роботу регулятора.

Захист
Регулятор має вбудований пристрій захисту електродвигуна, який припиняє подачу електрики при спрацьовуванні термореле, вмонтованого в електродвигун вентилятора. Повторне включення відбувається після повернення температури двигуна до робочих значень.
В якості додаткових функцій регулятор має:
• клеми для підключення до кімнатного термостату або до термостата захисту від обмерзання (при
розрив ланцюга припиняється подача напруги на двигун вентилятора);
• клеми (230 В, макс. 2 А/3 A/4 A) для підключення і керування зовнішнім устаткуванням (наприклад, приводами повітряних заслінок);
• є можливість підключення виносного пульта перемикання швидкостей (див. варіанти підключення).

Монтаж
Установка регулятора здійснюється всередині приміщень. Монтаж необхідно проводити з урахуванням вільної рециркуляції повітря для охолодження внутрішніх ланцюгів.
