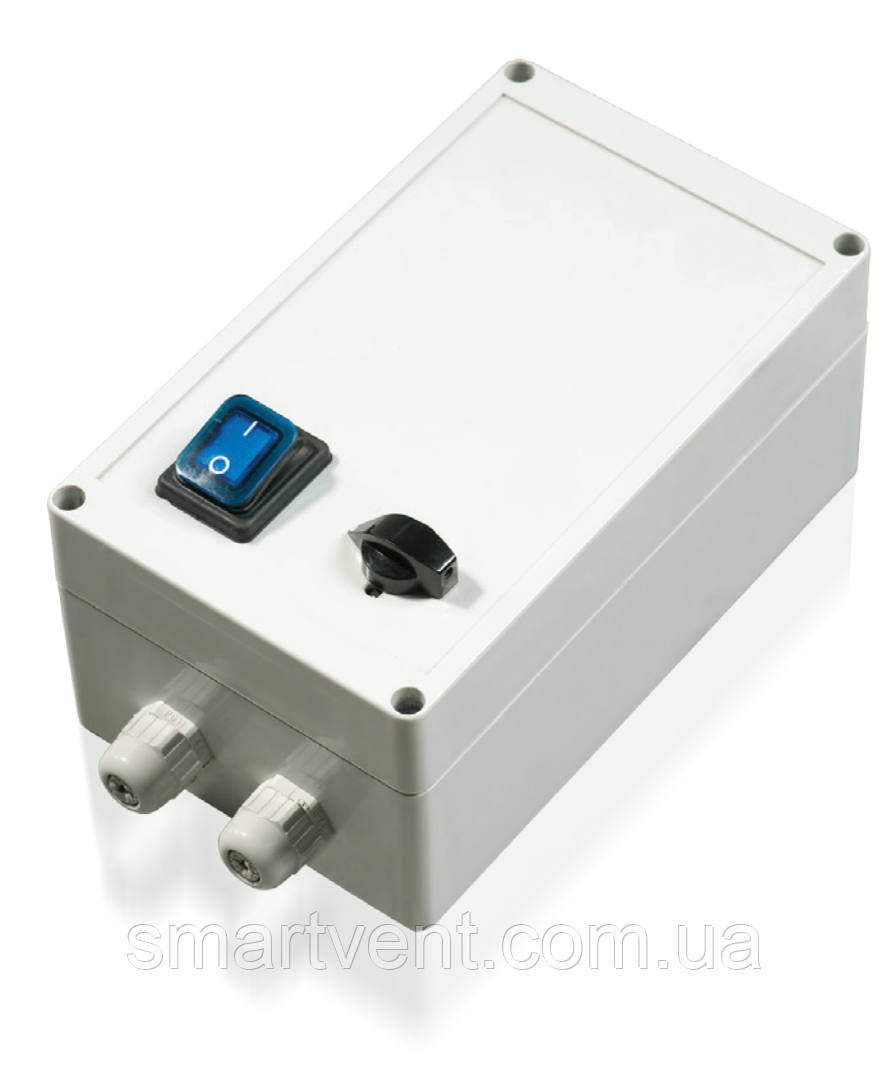

Трансформаторний Регулятор швидкості Vents РСА5Е-2-П

Трансформаторний Регулятор швидкості Vents РСА5Е-2-П

Застосування
Регулятор серії РСА5Е-2-П застосовується для управління продуктивністю однофазних вентиляторів шляхом ступінчастого регулювання швидкості обертання електродвигунів. Регулятор має п'ять швидкостей, вибір між якими здійснюється поворотом ручки на передній частині корпусу в одне з п'яти фіксованих положень. Дозволяється керування декількома вентиляторами, якщо сумарний струм не перевищує гранично допустимої величини струму регулятора.

Конструкція
Корпус регулятора виготовлений з негорючого термопластика. Регулятор має п'ять швидкостей з вихідним напругою 110 – 130 В – 160 – 190 В – 230 Ст. Регулятор обладнаний кнопкою Вкл./Викл. з лампою
індикації роботи, ручкою перемикання швидкостей і сигнальною лампою, що показує аварійну
роботу регулятора. Регулятор має вбудований пристрій захисту електродвигуна, який припиняє подачу електрики при спрацьовуванні термореле, вмонтованого в електродвигун вентилятора. Повторне включення відбувається після повернення температури двигуна до робочих значень.
В якості додаткових функцій регулятор має:
• клеми для підключення до кімнатного термостату або до термостата захисту від обмерзання (при розриві ланцюга припиняється подача напруги на двигун вентилятора);
• клеми (230 В, макс. 2 А) для підключення і керування зовнішнім устаткуванням (наприклад, приводами повітряних заслінок);
• є можливість підключення виносного пульта перемикання швидкостей (див. варіанти підключення).

Монтаж
Установка регулятора здійснюється всередині приміщень. Монтаж необхідно проводити з урахуванням вільної рециркуляції повітря для охолодження внутрішніх ланцюгів.


Регулювання швидкості дозволяє не тільки підібрати комфортний режим вентиляції в приміщеннях
з перемінним кількістю людей, але й істотно знизити витрата електроенергії на вентиляцію.

Технічні характеристики
