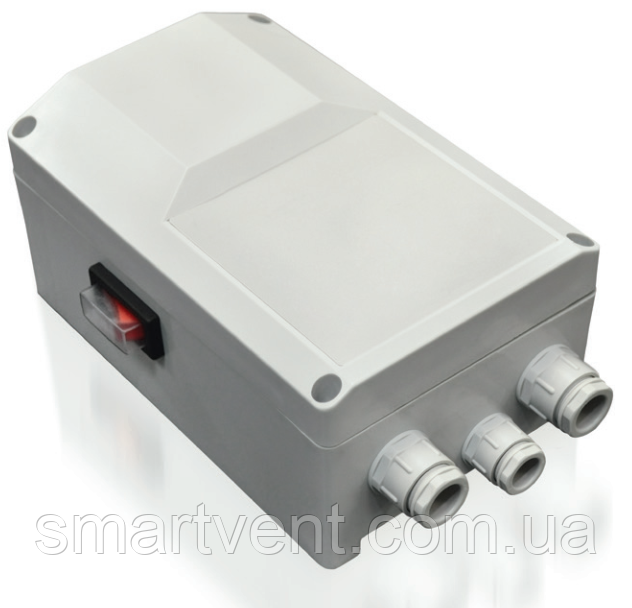

Регулятор швидкості тиристорний Vents РС-3,0-ТА

Регулятор швидкості тиристорний Vents РС ТА...

Застосування
Застосовується в системах вентиляції для включення/вимикання і регулювання швидкості обертання однофазних електродвигунів вентиляторів, керованих напругою. Дозволяється керування декількома вентиляторами, якщо загальний споживаний струм не перевищує гранично допустимої величини струму регулятора.

Конструкція та управління
Корпус регулятора виготовлений з негорючого термопластика. Регулятор обладнаний кнопкою включення/вимикання. Зміна вихідної потужності від 25 до 100% провадиться пропорційно керуючому сигналу 0..10 В або 4-20 мА в обраному діапазоні при настройці регулятора. Тип сигналу управління 0..10 В або 4-20 мА вибирається перемикачем SW2 в корпусі регулятора. Для управління можливе використання виносного пульта управління, наприклад, регулятора Р-1/010 Значення мінімальної швидкості обертання задається змінним резистором на платі управління всередині регулятора.
У регуляторі є додаткова клема (230 В) для підключення і керування зовнішнім устаткуванням (наприклад, приводами повітряних заслінок).

Захист
Вхідна ланцюг регулятора швидкості захищена від перевантаження плавким запобіжником.

Монтаж
Установка регулятора здійснюється всередині приміщень. Монтаж необхідно проводити з урахуванням вільної рециркуляції повітря для охолодження внутрішніх ланцюгів. Робоча позиція регулятора – вертикальна. Не встановлюйте регулятор над опалювальними приладами та в зонах з поганим конвекцією повітря.

Технічні характеристики
