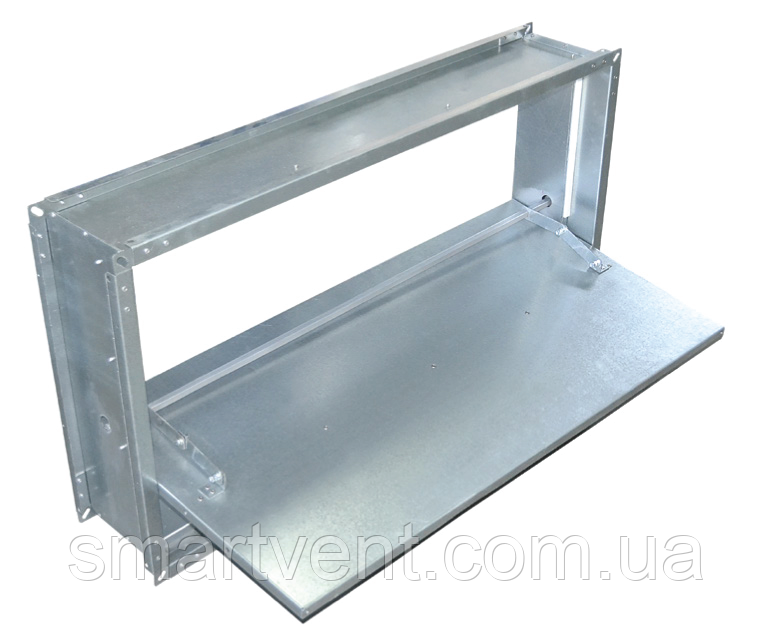

КЛАПАН SED
1. Умовне позначення клапана
2. Розміри перерізу клапана (мм)
3. Тип привода (M — електромеханічний)
4. Напруга привода (220 В, 24 В)
5. Розміщення клапана (N-зовнішнє, Vвнутрішнє)
6. Тип виготовлення (S-стіновий, K-канальний)
Застосування
Клапани за функціональним призначенням можуть використовуватися згідно з вимогами СніП 2.04.05, СніП 2.01.02 в системах аварійної протидимної вентиляції для видалення диму під час пожежі для забезпечення евакуації людей із будівлі на початковій стадії пожежі, , який виник в одному з його приміщень. Клапани призначені для встановлення в проємах ограджувальних конструкцій димових каналів, у системах димовидалення з поповерхових коридорів, холів на шляху евакуації в житлових, громадських, адміністративно-побутових і промислових багатоповерхових будівель згідно СніП 2.08.01, СніП 2.08.02 і СніП 2.09.04, а також на відгалуженнях повітроводів.
Конструкція та матеріали
Корпус і лопатка клапана виготовлені з оцинкованого сталевого листа. У клапанів стінного виконання приводи встановлюються всередині корпусу. У клапанів канального виконання приводи можуть встановлюватися як зовні, так і всередині корпусу.
Монтаж
Монтаж клапанів можливий у будь-якому положенні. У разі горизонтального розташування осі обертання клапана сервопривод має розташовуватися ліворуч. У клапанів немає люк обслуговування на корпусі, тому клапани з внутрішнім розташуванням приводу необхідно встановлювати на торці повітроводів. Закладення щілин між корпусом клапана та будівельною конструкцією здійснюється цементно-піщаним розчином.
Доступні різні модифікації з конструктивного виконання
• стінові (з одним приєднувальним фланцем);
• канальні (з двома приєднувальними фланцями).
За типами приводів
• електромеханічний привод
Значення вильотів заслінки за корпус клапана димовидалення
Канальне виготовлення
Стінове виготовлення
Площа живого перерізу клапанів, м2
Основні | |
---|---|
Виробник | Aerostar |
Країна виробник | Україна |
- Ціна: 26 420 ₴
