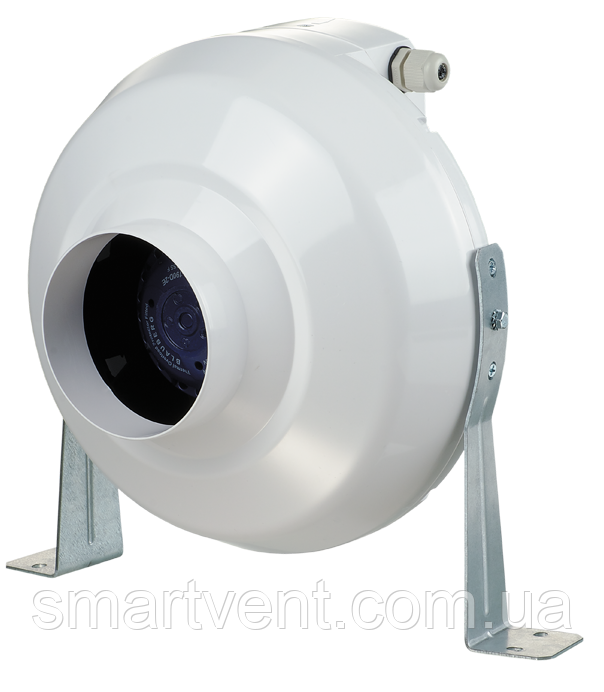

Канальні відцентрові вентилятори продуктивністю до 1700 м3/ч в пластиковому корпусі.
Застосування:
Використовуються в припливно-витяжних системах вентиляції торгових, офісних та інших приміщень.
Випускаються в типорозмірах 100, 125, 150, 160, 200, 250, 315 мм. Для приміщень з підвищеними вимогами до рівня шуму пропонуються малошумні варіанти (ВК...Б). Завдяки корпусу з високоякісного пластику, який, на відміну від металу,
не схильний до корозії, є відмінним вибором для установки у витяжних системах вентиляції приміщень з підвищеною вологістю: санвузлів, кухонь та ін
Конструкція:
Корпус вентилятора виготовлений з високоякісного і міцного пластика. Герметична монтажна коробка. Для більш зручного підключення та використання, вентилятор може оснащуватися шнуром живлення з електричним роз'ємом ІЕС C14
(ВК...Р).
Електродвигун:
Однофазний двигун із зовнішнім ротором оснащений відцентровим робочим колесом з назад загнутими лопатками. Двигун має вбудований тепловий захист з автоматичним перезапуском. Для деяких типорозмірів доступна версія двигуна з більш потужними характеристиками (ВКЗ). Двигуни забезпечені підшипниками кочення для забезпечення більшого терміну експлуатації (40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму кожна турбіна при складанні проходить динамічне балансування. Клас захисту двигуна – IP44.
Серія «Дуо» – двошвидкісні асинхронні двигуни із зовнішнім ротором і динамічно збалансованими відцентровими крильчатками з загнутими вперед лопатками. Двухступенчататое регулювання швидкості.
Регулювання швидкості:
Плавне регулювання швидкості за допомогою тиристорного регулятора або ступінчасте – з допомогою автотрансформаторного регулятора швидкості.
До одного регулюючого пристрою можуть підключатися кілька вентиляторів, за умови, що їх загальна потужність та робочий струм не будуть перевищувати номінальні параметри регулятора. Моделі ВК...П оснащені вбудованим регулятором швидкості.
Двошвидкісні моделі регулюються зовнішнім перемикачем П2-10 (поставляється окремо).
Монтаж:
Вентилятори призначені для монтажу канального у повітропроводі відповідного діаметру в будь-якій точці вентиляційної системи і під будь-яким кутом. Приєднання до стіни або стелі здійснюється за допомогою кріпильних кронштейнів (входять
в комплект поставки) або додаткової кріпильної підставки ПВК (купується окремо).
Електричне підключення і установка повинні виконуватися відповідно до інструкції та електричної схемою, зазначеної на клемної коробки.
Вентилятор з електронним модулем температури і швидкості (опція «У»):
Ідеальне рішення для вентиляції приміщень, в яких необхідний контроль температури повітря (наприклад, для теплиць). Вентилятор з електронним модулем температури і швидкості дозволяє автоматично змінювати швидкість обертання крильчатки
(витрата повітря) в залежності від температури повітря у вентиляційному каналі або приміщенні. На передній панелі електронного модуля розташовані:
– регулятор попередньої установки швидкості обертання крильчатки;
– регулятор порога спрацьовування електронного термостата.
Існують два виконання:
– з вбудованим в канал вентилятора датчиком температури (опція «В»/«У1»);
– c виносним датчиком температури, закріпленим на кабелі довжиною 4 м (опція «Ун»/«У1н»).
На передню панель вентилятора винесено світлодіод індикації спрацьовування термостата.
Алгоритм роботи вентилятора з електронним модулем температури і швидкості:
Встановіть бажану температуру повітря (поріг спрацьовування термостата), обертаючи ручку регулювання термостата, і мінімальну швидкість обертання (витрата повітря), обертаючи ручку регулювання швидкості. Якщо температура підвищується
і перевищує встановлений поріг спрацьовування термостата автоматика переключає вентилятор на максимальну швидкість обертання (максимальний витрата). При зниженні температури повітря нижче встановленого порогу спрацьовування
термостата автоматика переключає двигун вентилятора на встановлену раніше швидкість обертання. Для запобігання частого перемикання швидкостей двигуна у випадку, коли температура в каналі дорівнює встановленим температурного порогу, в алгоритм введена затримка перемикання швидкості. Існують два алгоритму затримки, які можуть бути використані в
різних випадках:
1. Затримка по датчику температури (опція «У»): при перевищенні температури повітря на 2 °С вище встановленого порогу спрацьовування термостата вентилятор переключається на підвищену швидкість.
Вентилятор переключається на встановлену (знижену) швидкість після зниження температури за межі встановленого температурного порогу. Даний алгоритм використовується для підтримки температури повітря з точністю до 2 °С. Переключення швидкості вентилятора відбуваються нечасто.
2. Затримка по таймеру («У1»): при перевищенні температури повітря понад встановленого порогу спрацьовування термостата вентилятор переключається на підвищену швидкість і одночасно включається таймер затримки на 5 хвилин. Вентилятор переключається на встановлену (знижену) швидкість після зниження температури за межі встановленого температурного порогу і тільки після 5-хвилинної відпрацювання таймера затримки.
Даний алгоритм використовується для точного підтримання температури повітря. При цьому зміни швидкості вентилятора з опцією У1 будуть відбуватися частіше в порівнянні з алгоритмом роботи вентилятора з опцією У, але тривалість роботи на одній швидкості складе не менше 5 хвилин.
Основні | |
---|---|
Виробник | VENTS |
Країна виробник | Україна |
Вага | 4.3 кг |
Гарантійний термін | 24 міс |
Максимальна температура навколишнього середовища | 50 град. |
Максимальний робочий тиск | 510 Па |
Мінімальна температура навколишнього середовища | -25 град. |
Споживана потужність | 0.216 кВт |
Ступінь захисту IP | 44 |
Тип каналу | Круглий |
Рівень шуму | 52 дБ |
Частота обертання | 2155 об/хв |
Частота струму | 50 Гц |
Габаритні розміри | |
Висота | 340 мм |
Довжина | 276 мм |
Ширина | 340 мм |
Користувальницькі характеристики | |
Матеріал корпусу | Пластик |
Напруга мережі | 220 |
Тип вентилятора | Канальний |
Продуктивність | 1020 |
Розмір каналу | 200 |
- Ціна: 5 118 ₴
