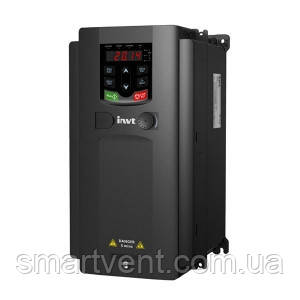

Перетворювач частоти GD200A-110G/132P-4

219 579 ₴

  • В наявності
Перетворювач частоти GD200A-110G/132P-4
Перетворювач частоти GD200A-110G/132P-4
В наявності
219 579 ₴
+380 (68) 767-13-68
0508347961Viber / WhatsApp / Telegram
  • +380 (44) 592-08-02
+380 (68) 767-13-68
0508347961 Viber / WhatsApp / Telegram
  • +380 (44) 592-08-02
повернення товару протягом 14 днів за домовленістю

ПЧ загальнопромислового призначення серииGoodrive200A


Опис продукції
Створені на платформі системи управління DSP (цифровий сигнальний процесор— комбінація
цифровий обробки сигналів і завдань управління), перетворювач частоти серії GD200A є ПЧ
загальнопромислового призначення з векторним керуванням. Вже широко використовується в таких галузях,
як повітряні компресори, пластикове обладнання, нафтова промисловість, вугільна
промисловість, вентиляція і кондиціювання, насоси та інші стандартні навантаження.

Переваги продукції
• Висока продуктивність
• Багатофункціональність і простота в експлуатації
• Надійне специфицированное якість

Висока продуктивність

Точна автоматична настройка параметрів

  • Простота у використанні і відмінна якість управління з автоматичною настройкою параметрів під обертовий або нерухомий двигун
  • Передове векторне управління без зворотного зв'язку
    Криві сили струму, крутного моменту і частоти обертання при різкому підвищенні/зниження навантаження в режимі векторного керування з ШІМ-модуляцією на частоті 0,5 Гц з повним навантаженням.
  • Високоточне управління напругою та силою струму для зниження ймовірності збоїв живлення


Перевантаження по струму
Регулювання вихідної частоти дозволяє уникнути перевищення сили струму перетворювача при прискоренні.

Перевантаження по напрузі
Регулювання вихідної частоти дозволяє уникнути перенапруги шини постійного струму при уповільненні.

  • Кілька режимів гальмування і миттєва зупинка

Реостатне гальмування
• Необхідне підключення гальмівних пристроїв і резисторів
• Використовується при наявності високих інерційних навантажень і частому гальмуванні
• Високий гальмівний момент і швидке гальмування

Гальмування постійного струму
• Підключення гальмівних пристроїв і резисторів не вимагається
• Застосовується при запуску обертового двигуна після гальмування, а також для підтримання вихідного
моменту після повної зупинки
• Застосовується при наявності високих інерційних навантажень і для миттєвої зупинки на високих частотах обертання.

Динамічне гальмування з самозбудженням
• Підключення гальмівних пристроїв і резисторів не вимагається
• Застосовується в цілях швидкої зупинки при високих інерційних навантажень і нечастому гальмуванні
• Застосовується при наявності високих інерційних навантажень і частих гальмуваннях (характеристики поглинання енергії в статорі і охолодження перевершують показники гальмування з порушенням від джерела постійного струму).


Гальмування коротким замиканням
• Підключення гальмівних пристроїв і резисторів не вимагається; швидке гальмування.
• Застосовується тільки для швидкого гальмування двигунів з постійним магнітом.
• Характеристики поглинання енергії в статорі і охолодження перевершують показники гальмування з порушенням від джерела постійного струму.

Багатофункціональність та зручність при експлуатації

  • Ізольовані повітроводи
    Ізольовані від модуля управління повітроводи, при використанні фланцевого монтажу захищають електронні компоненти від проникнення забруднень і підвищують ступінь захисту, надійність перетворювачі в самих складних умовах експлуатації, полегшуючи відведення тепла в шафах керування і інших конструкціях.
  • Різні способи установки
    1,5~200кВт: Настінний/фланцевий монтаж
    200~315кВт: Настінний/підлоговий монтаж
    200~315кВт: Підлоговий монтаж
    Примітка: моделі з більш високою потужністю підлягають встановленню в машинах максимального класу енергоефективності «6» за стандартом ЄС.
  • Вхідний ЕМС фільтр СЗ (стандартна комплектація), фільтр С2 (опція)
    Вхідний ЕМС фільтр ВЗ встановлюється в цілях відповідності різних умов експлуатації, економії простору і захисту від електромагнітних завад в робочій зоні перетворювача.
  • «Книжкова» структура КОМПОНУВАННЯ
    Паралельна установка декількох інверторів з мінімальними бічними інтервалами між ними. Компактність монтажу і економія витрат в поєднанні з приємним зовнішнім виглядом.

  • Надійні з'єднання завдяки клепаной конструкції
    Ергономічний дизайн і ефективне заземлення. Висока стійкість до корозії, чудова захист від електромагнітних перешкод.



  • Невеликий розмір
    Кліматичні випробування і передова модульна конструкція дозволили істотно зменшити розмір пристрою. На малюнку нижче показано співвідношення розмірів перетворювачів серій СооепчеЗОО і СНД 100А (макс. Співвідношення—50%).



  • Серія СЭ200А
    У ПЧ з потужністю < 15кВт мембранна панель і є можливість підключити зовнішню панель. У ПЧ з потужністю вище 18,5 кВт знімна панель.

  • Функціональна панель оператора
    У ПЧ з потужністю < 15кВт мембранна панель і є можливість підключити зовнішню панель. У ПЧ з потужністю вище 18,5 кВт знімна панель. Знімна панель оператора підтримує завантаження і вивантаження параметрів на максимальній відстані 200м і оснащена цифровим потенціометром.
  • Можливість живлення від мережі постійного струму
    Скорочення втрат енергії в резисторі динамічного гальмування
  • Вбудовані гальмівні блоки в моделях 0,75—30 кВт
    Скорочення займаного простору і економія витрат




  • Режим роботи з простою системою водопостачання

  • Підтримка загальної шини постійного струму
    Скорочення втрат енергії в резисторі динамічного гальмування
    Слід враховувати силу струму і потужність системи змінного струму на вході


  • Конструкція пристрою відповідає національним стандартам IEC і пройшла сертифікаційні випробування СЕ
  • Передова технологія теплового моделювання забезпечує точність теплових розрахунків
  • Широкий діапазон напруг відповідає вимогам живильної мережі
  • Сувора та надійна система випробувань забезпечує можливість застосування найбільш складних середовищах
    Примітка:

Повне найменування сертифіката ACT— «Приймання системи випробувань клієнта» (Acceptance of Client's Testing), що означає офіційне визнання німецької експертною організацією TUV SUD технологічного рівня лабораторії, а також офіційне затвердження результатів та протоколів випробувань.

Застосування

Технічні специфікації

Схеми підключення
Гальмівний резистор

Схема підключення ланцюга управління

Код при замовленні перетворювача частоти

Електричні характеристики і розміри

Примітки:
1. Вхідна сила струму перетворювача частоти 1.5 ПРО-315С/350Р вимірюється при вхідній напрузі 380В. без токоограничивающего дроселя постійного
струму і входногоУвыходного дроселя.
2. Сила струму перетворювача частоти 350(3/400Р-500С вимірюється при вхідній напрузі 380В. з вхідним струмообмежувальних дроселем.
3. Номінальна вихідна сила струму визначається при номінальній вихідній напрузі 380В.

Розміри

Розміри для настінного монтажу

Розміри для фланцевого монтажу

Розміри для підлогового монтажу

Схема установки
• Настінний монтаж перетворювачів 0,75 ~ 55кВт трифазного напруги 220В змін.струму.

• Настінний монтаж перетворювачів 0,75 ~ 315кВт трифазного напруги 380В змін, струму



• Фланцевий монтаж перетворювачів 0,75 ~ 55кВт трифазного напруги 220В змін, струму

• Фланцевий монтаж перетворювачів 0,75 - 200кВт трифазного напруги 380В змін, струму

• Підлоговий монтаж перетворювачів 200—500кВт

• Розміри панелі оператора







Характеристики
Основні атрибути
ВиробникINVT Electric
Країна виробникКитай
Інформація для замовлення
  • Ціна: 219 579 ₴
