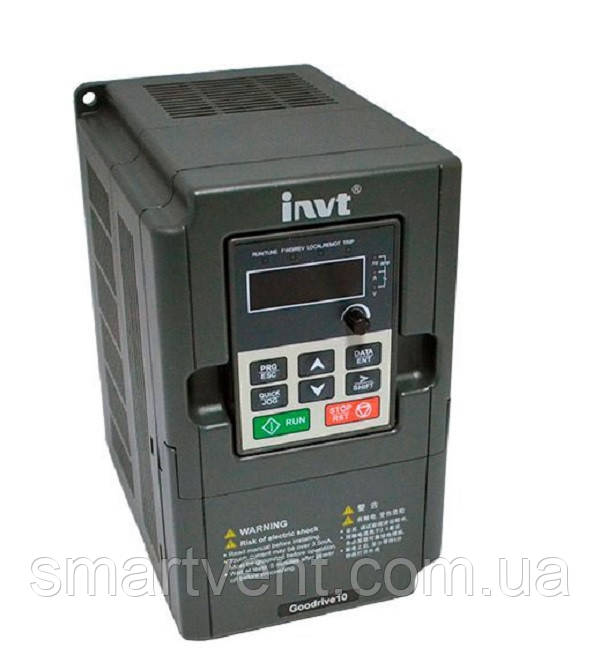

Перетворювач частоти GD10-1R5G-4-B

Коротка інформація
Малогабаритний і економічний перетворювач частоти Gooddrive10 спроектований спеціально для виробників оригінального устаткування (OEM). Цей перетворювач частоти має поліпшене скалярне управління, функцію ПІД-регулювання, режим фіксованих швидкостей, гальмування постійним струмом, вбудований комунікаційний протокол Modbus і багато інші переваги. До того ж він вимагає набагато менше установочного місця.

Переваги
1.Скалярний управління (U/F)

2.Природне охолодження (для встановлення
в запилених приміщеннях)

Примітка:
1. Природне охолодження: однофазне або трифазне живлення 220В, 0,2-0,75 кВт
2. Примусове повітряне охолодження: однофазну або трифазну 220 В 1,5-2,2 кВт; трифазне 380 В,0,75-2,2 кВт.

3.Економія місця за рахунок компактних розмірів

4. Виносна LED панель управління з потенціометром

5. Продукція відповідає IEC і має сертифікат CE

6.Широкий набір функцій керування електродвигуном
(1) Протокол зв'язку MODBUS (стандартний).
(2) Вбудований ПІД-регулятор.
(3) Багатошвидкісне регулювання швидкості (до 16 кроків швидкості).
(4) Гнучка настройка U/F-кривої.
(5) Багатофункціональні клеми Вхід/Вихід (можлива установка часу затримки).
(6) Більше ніж 10 функцій захисту: захист від перевантаження по струму, захист від підвищеного або зниженого напруги, тепловий захист від перегріву і детальна інформація про помилки
(7) Гальмування постійним струмом, магнітним потоком, динамічне гальмування з допомогою гальмівного резистора.
(8) Велика перевантажувальна здатність, зупинка при перенапруженні і перевищенні струму.
(9) Вбудований ЕМС-фільтр(класу СЗ).


Габаритні і настановні розміри
1.Габарити перетворювачів частоти GD10

2.Встановлення виносної панелі управління

Технічні характеристики

Застосування:
Перетворювачі частоти серії СОЮ-це компактні і багатофункціональні пристрої малої потужності для застосування в текстильній промисловості, виробництві упаковки, в посудомийних і пральних машинах, малопотужних вентиляторах, компресорах, насосах, на об'єктах ЖКГ і в інших областях.

Схема підключення
Схема підключення силових ланцюгів

Схема підключення ланцюгів управління

Код при замовленні перетворювача частоти

Код при замовленні перетворювача частоти

Специфікація
