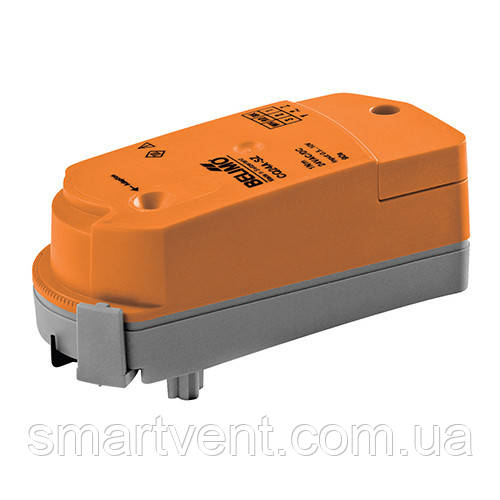

Електроприводи для зональних клапанів CQ24AX-SR-T

CQ24A-T, CQ24A-SZ-T, CQK24A-SR, CQ230A-T Електроприводи для зональних клапанів С2...

Особливості виробу
Проста установка
Привід встановлюється на клапан натисканням руки на корпус (рух тільки у вертикальній площині). Привід може бути встановлений в одному з двох положень щодо посадкового фланця клапана (крок 180°).
Ручне управління
Роз'єднайте привід і клапан і обертайте вал клапана, використовуючи електропривод.
Настроюваний кут повороту
Кут повороту налаштовується за допомогою механічних упорів з кроком 2,5°. Ця функція служить для завдання максимального витрати через клапан. Для двоходового клапана – встановіть механічний обмежувач в потрібне положення відповідно до таблиці відповідності (див. опис клапана). Для триходового клапана – видаліть механічний обмежувач (не вимагається для функції перемикання потоків).
Висока функціональна надійність
Електропривод захищений від перевантаження, не вимагає кінцевих вимикачів і зупиняється автоматично при досягненні кінцевих положень.

Привід з конденсаторним поверненням CQK24A-SR

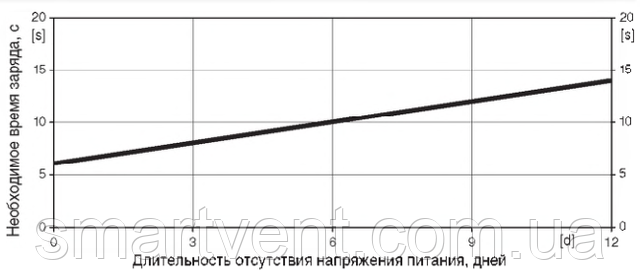

При подаче на привод напряжения питания, одновременно с поворотом привода в требуемое положение, происходит заряд конденсаторов. При отключении напряжения питания, привод перемещается в установленное охранное положение (POP - power-off-posiiton) за счет накопленной в конденсаторах электрической энергии. Привод не реагирует на кратковременные скачки напряжения питания (заводская уставка PF - power fail delay time - 1 c). На рис. изображена зависимость необходимого времени заряда от количества дней, в течение которых на привод не подавалось напряжение питания. Привід поставляється із заводу з розрядженими конденсаторами.
