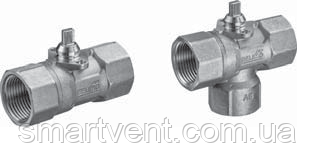

C2... 2х-ходові і С3... 3х-ходові зональні клапани DN15...20, внутрішня різьба
Зональні клапани з електроприводами

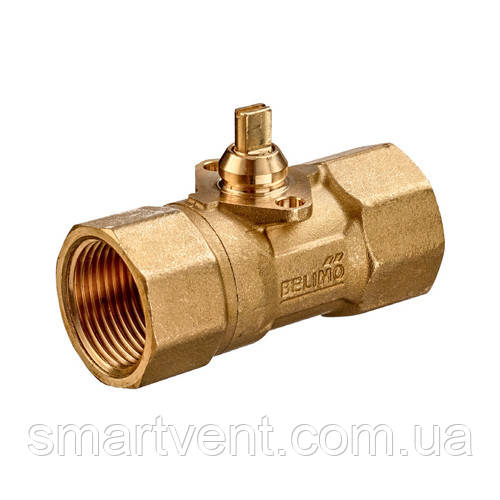

C2... 2х-ходові – для плавного регулювання або об./закр., з наистраиваемым Kvs;
C3... 3х-ходові – для перемикання потоків.
Застосування:
- управління водяними контурами в системах вентиляції і кондиціонування повітря;
- управління водяними контурами в системах опалення.
Застосовуються для фанкойлів, радіаторів, теплових насосів, котлів, систем «тепла підлога»,
стельових панелей.
Налаштування пропускної спроможності:

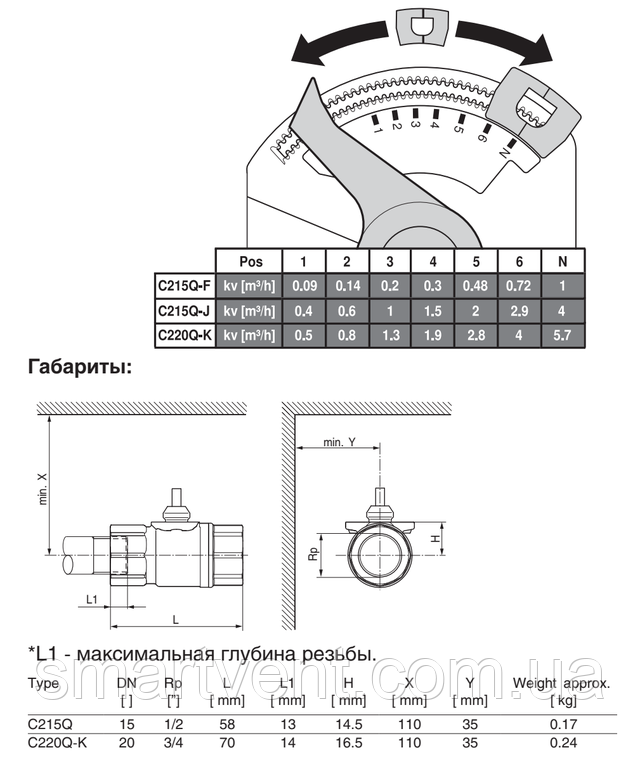

С2...: кут повороту приводу може бути змінений за допомогою механічного переміщення обмежувача з кроком 2,5°. Таким чином задається значення Кv – максимальний витрата через клапан. Зніміть механічний обмежувач і перетягніть його в потрібне положення.

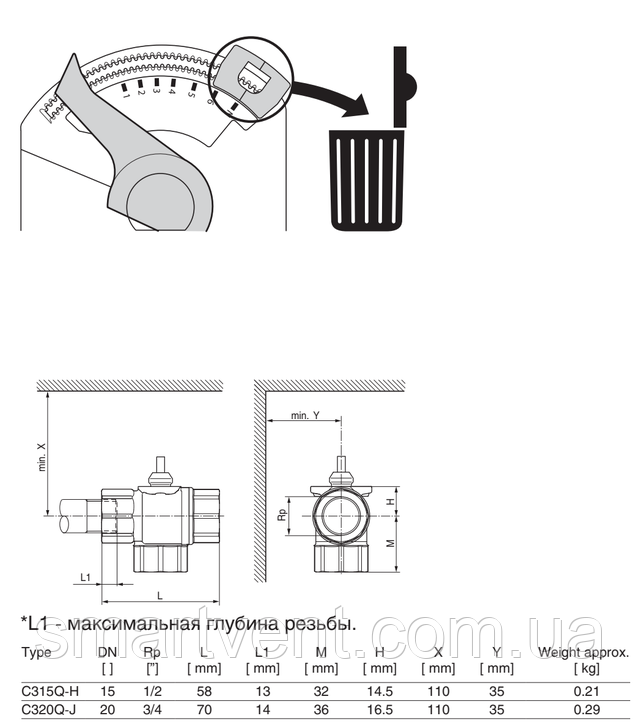

С3...: Для триходового клапана механічний обмежувач повинен бути видалений. Це необхідно для забезпечення кута повороту 90°, який потрібен для реалізації функції перемикання потоків.
Принцип роботи:
С2...: двоходовий клапан зональний управляється електроприводами серії CQ... Електроприводи керуються сигналами об./закр., триточковим або стандартним аналоговим і переміщують куля клапана в положення, відповідне керуючому сигналу.
С3...: триходовий перемикаючий клапан зональний управляється електроприводами серії CQ... Електроприводи керуються сигналами об./закр.
Установка приводу на клапан:
Привід встановлюється на клапан натисканням руки на корпус (рух тільки у вертикальній площині).
Привід може бути встановлений в одному з двох положень щодо посадкового фланця клапана (крок
180°).

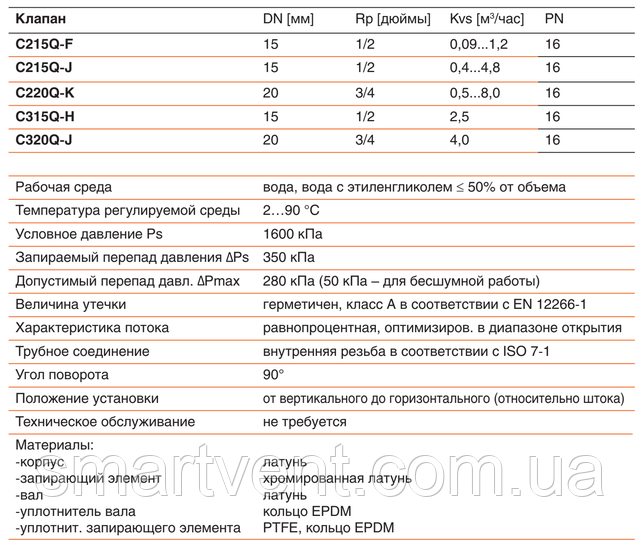

Основні атрибути | |
---|---|
Виробник | Belimo |
Країна виробник | Швейцарія |
- Ціна: 1 784 ₴
