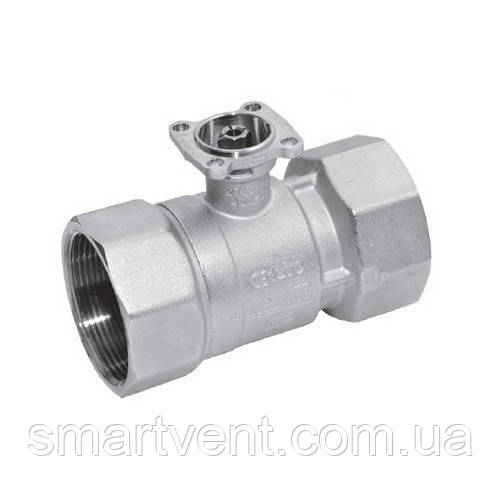

R2..-xx-S.., R2..-xx-B.., 2х-ходові регулир. кульові клапани DN15...50, внутрішня різьба
Двоходові кульові регулюючі клапани, DN15 50...
Рівнопропорційного характеристика
Призначені для плавного регулювання потоків холодо - або теплоносія
Застосування
- управління водяними контурами в системах вентиляції і кондиціонування повітря;
- управління водяними контурами в системах опалення.
Приводи без пружинного повернення
Аналогове управління 0...10 В, напруга живлення 24 В AC/DC.
Триточкова схема управління (більше/менше), напруга живлення 24 В AC/DC або 230 В АС.
Робоче середовище | Холодна і гаряча вода (вміст гліколю макс 50%) |
Температура середовища: *для клапанів S-серії |
-10°С...+120“З |
*для клапанів серії | -10°С...+100“З - тільки з підігрівачем шийки клапана ZR24-2! |

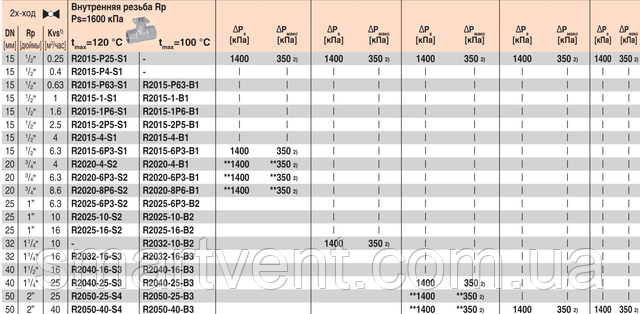

Поопускная здатність Kvs | См. «Обзоо типів» |
Допуст. перепад давл. | Ротах 350 кПа (200 кПа для безшумної роботи) |
Замикається перепад тиску | Ps 1400 кПа |
Характеристика потоку | Регулюючий канал А-АВ: рівнопропорційного хаоактеоистика |
Уоовень витоку | А. геометичен |
Тоубное поисоединение | Внутоенняя оезьба |
Кут повороту | 90° ■ (робочий діапазон |
Положення установки | Від вертикального до горизонтального (щодо штока) |
Тих. обслуговування | Не вимагається |
Матеріали: -корпус |
Литий, нікельована латунь |
-куля: *для клапанів S-серії |
Нержавіюча сталь |
*для клапанів серії -ущільнювач кулі |
Хромована латунь PTFE, кільце EPDM |
-вал | |
*для клапанів S-серії | Нержавіюча сталь |
*для клапанів серії -ущільнювач валу -корекційний диск |
Хромована латунь Кільце EPDM TEFZEL DN15 50... R2040-25-S3, R2050-40-S4 - Нержавіюча сталь |
Характеристики
Основні атрибути | |
---|---|
Виробник | Belimo |
Країна виробник | Швейцарія |
Інформація для замовлення
- Ціна: 3 424 ₴
