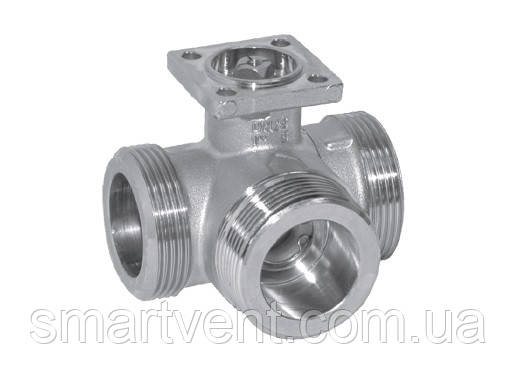

R5... 3x-ходові об./закр. кульові клапани DN15...50, зовнішня різьба
Зх-ходовые открУзакр. шаровые клапаны, DN15...50
Применение
- для выполнения запирающих функций или двухпозиционного управления контурами холодо или теплоносителя в отопительных и вентиляционных установках.
Приводы без пружинного возврата
Схема управления откр./закр., напряжение питания 24 В AC/DC или 230 В АС
Приводы со встроенной возвратной пружиной
Схема управления откр./закр., напряжение питания 24 В AC/DC или 230 В АС
Рабочая среда | Холодная и горячая вода (содержание гликоля макс 50%) |
Температура среды: | -10"С...+100"С *-10°С...+2“С - только с подогревателем шейки клапана ZR24-2! |
Допуст. перепад давл. | Ртах 400 кПа (200 кПа для бесшумной работы) |
Запираемый перепад давления | Ps 1400 кПа |
Номинальное давление Ps | См. Обзор типов |
Характеристика потока | Байпас В-АВ: =50% от Kvs |
Уровень утечки | А-АВ: А, герметичен В-АВ: 1% от Kvs |
Трубное присоединение | Внешняя резьба |
Угол поворота | 90° (рабочий диапазон 15...90° |
Положение установки | От вертикального до горизонтального (относительно штока) |
Тех. обслуживание | Не требуется |
Материалы: -корпус -шар -уплотнитель шара -вал -уплотнитель вала |
Литои, никелированная латунь Нержавеющая сталь PTFE, кольцо Viton Нержавеющая сталь Кольцо EPDM |
Принцип роботи
Позиційний (об./закр.) кульовий клапан керується електроприводами серій TR..., LR..A, NR..A або SR..A (або електроприводами з вбудованою поворотною пружиною LF/NRF..A/SRF..A). Електропривод управляється стандартним зовнішнім сигналом.
Основні атрибути | |
---|---|
Виробник | Belimo |
Країна виробник | Швейцарія |
