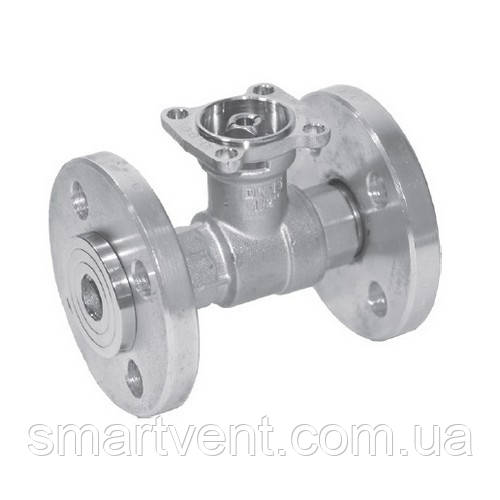

R6..R-B.., 2x-ходові об./закр. кульові клапани DN15...50, фланці PN6
Застосування
- для виконання замикаючих функцій або двохпозиційного управління контурами холодо або теплоносія в опалювальних і вентиляційних установках.
- повністю герметичний.

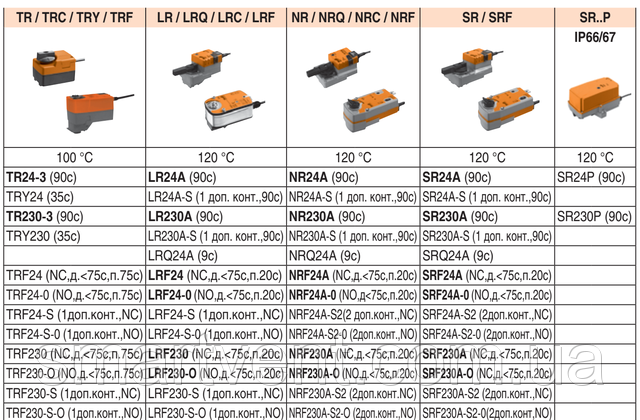

Приводи без пружинного
Схема управління об./закр., напруга живлення повернення 24 В AC/DC або 230 В АС.
Приводи з вбудованою поворотною пружиною
Схема управління об./закр., напруга живлення повернення 24 В AC/DC або 230 В АС.
Управління
Кульовий клапан відкр/закр управляється за допомогою поворотного електроприводу. Клапан відкривається в напрямку проти годинникової стрілки і закривається за годинниковою стрілкою.
Робоче середовище
Холодна і гаряча вода (вміст гліколю макс 50%)
Температура середовища:
-10"С...+100"З
*-10°С...+2“с - тільки З підігрівачем шийки клапана ZR24-2!
Допуст. перепад давл.
Pimax 100 кПа
Замикається перепад тиску
Ps 600 кПа
Номінальний тиск

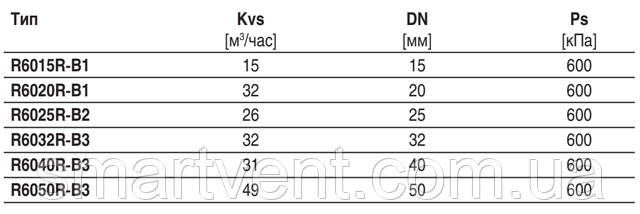

Ps См. Огляд типів
Характеристика потоку
Байпас В-АВ: =50% від Kvs
Рівень витоку
А, герметичний
Трубне приєднання
Фланці
Кут повороту
90° | (робочий діапазон 15...90°
Положення установки
Від вертикального до горизонтального (щодо штока)
Тих. обслуговування
Не вимагається
Матеріали:
-корпус
-куля
-ущільнювач кулі -вал
-ущільнювач валу фланці Литий, нікельована латунь Хромована латунь PTFE, кільце Viton Нержавіюча сталь Кільце EPDM
DN15/20 гальванізована сталь DN25...50 алюміній
Кульовий клапан є відносно чутливих пристроєм. З метою забезпечення його тривалої роботи рекомендується використовувати фільтри. Регулюючі клапани і поворотні електроприводи не вимагають технічного обслуговування
Перед початком проведення будь-яких сервісних робіт, переконайтеся, що електропривод, встановлений на кульовому клапані, відключений від живлення (шляхом від'єднання кабелю живлення). Всі насоси в прилеглих ділянках повинні бути відключені і відповідні ділянки трубопроводу заглушені. При необхідності перед проведенням робіт систему потрібно охолодити, а тиск усередині системи знизити до атмосферного.
Система не може бути включена назад до тих пір, поки клапан не буде встановлено на місце згідно інструкції і з'єднання не ізольовані належним чином
Основні атрибути | |
---|---|
Виробник | Belimo |
Країна виробник | Швейцарія |
- Ціна: 16 250 ₴
