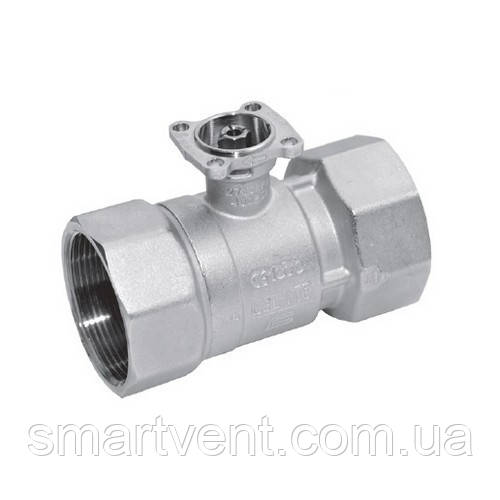

R2..-S.., R2..-B.., 2x-ходові об./закр. кульові клапани DN15...50, внутрішня різьба
Застосування кульових запірних кранів
- для виконання замикаючих функцій або двохпозиційного управління контурами холодо або теплоносія в опалювальних і вентиляційних установках.
- повністю герметичний.

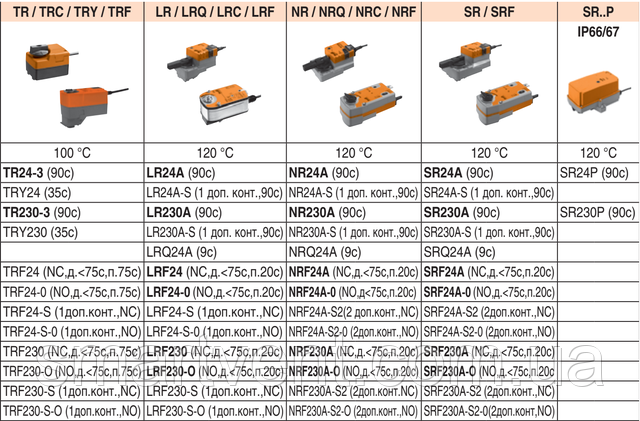

Приводи без пружинного
Схема управління об./закр.,напруга живлення повернення 24 В AC/DC або 230 В АС.
Приводи з вбудованою поворотною пружиною
Схема управління об./закр., напруга живлення 24 В AC/DC або 230 В АС.
Управління
Кульовий клапан відкр/закр управляється за допомогою поворотного електроприводу. Клапан відкривається в напрямку проти годинникової стрілки і закривається за годинниковою стрілкою.
Робоче середовище
Холодна і гаряча вода (вміст гліколю макс 50%)
Температура середовища:
*для клапанів S-серії *для клапанів серії
-10“С...+120“З
-10»С...+100»З
*-10“С...+2“с - тільки З підігрівачем шийки клапана ZR24-2!
Пропускна здатність

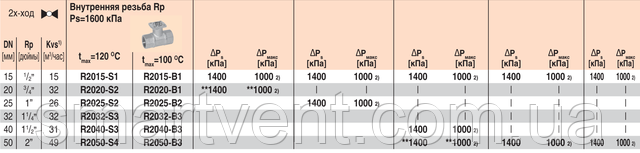

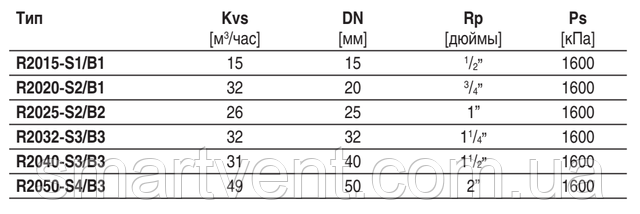

Kvs См. «Огляд типів»
Допуст. перепад давл.
Ротах 1000 кПа (200 кПа для безшумної роботи)
Замикається перепад тиску
Ps 1400 кПа
Рівень витоку
А, герметичний
Трубне приєднання
Внутрішня різьба
Кут повороту
90° ■ (робочий діапазон 15...90°)
Положення установки
Від вертикального до горизонтального (щодо штока)
Тих. обслуговування
Не вимагається
Матеріали:
-корпус
-куля:*для клапанів S-серії *для клапанів серії -ущільнювач кулі -вал:
*для клапанів S-серії *для клапанів серії -ущільнювач валу Литий, нікельована латунь
Нержавіюча сталь Хромована латунь PTFE, кільце EPDM, DN20 (Viton)
Нержавіюча сталь Хромована латунь Кільце EPDM
Кульовий клапан є відносно чутливих пристроєм. З метою забезпечення його тривалої роботи рекомендується використовувати фільтри.
Регулюючі клапани і поворотні електроприводи не вимагають технічного обслуговування
Перед початком проведення будь-яких сервісних робіт, переконайтеся, що електропривод, встановлений на кульовому клапані, відключений від живлення (шляхом від'єднання кабелю живлення). Всі насоси в прилеглих ділянках повинні бути відключені і відповідні ділянки трубопроводу заглушені. При необхідності перед проведенням робіт систему потрібно охолодити, а тиск усередині системи знизити до атмосферного.
Система не може бути включена назад до тих пір, поки клапан не буде встановлено на місце згідно інструкції і з'єднання не ізольовані належним чином.
Основні атрибути | |
---|---|
Виробник | Belimo |
Країна виробник | Швейцарія |
