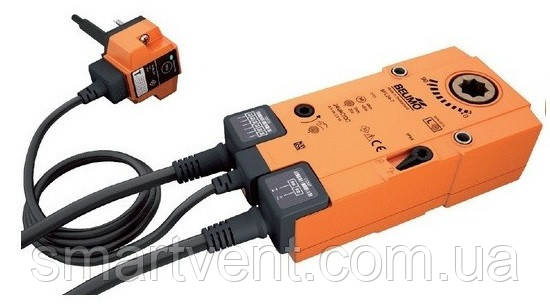

Електропривод вогнезатримуючих клапанів BFL230-Т

Електропривод belimo

Безпека

• Електропривод встановлюється на протипожежний клапан виключно виробником даного типу продукції. Тому електроприводи поставляються безпосередньо на завод-виробник клапанів. Після установки і наладки виробник несе повну відповідальність за правильне функціонування клапана.
• Два вбудованих допоміжних перемикача підключаються або до напруги живлення, або до безпечного низькій напрузі. Поєднання напруг харчування / низька напруга не допускається.
• Корпус пристрою може бути відкритий тільки заводом-виробником електроприводів. Пристрій не містить частин, які можуть бути замінені або відремонтовані користувачем.
• Пристрій містить електронні та електричні компоненти і не може бути утилізовано як побутові відходи.
• Експлуатація пристрою здійснюється у відповідності з ПУЕ.

Функціонування

Принцип дії
При переміщенні лопатки заслінки в робоче положення, зводиться вбудована поворотна пружина. При припиненні подачі живлення, поворотна пружина повертає лопатку заслінки в «охоронне» положення.

Блокування в положенні охоронному
Запатентований механізм блокування редуктора в «охоронному» положенні надійно утримує лопатку заслінки і в разі пожежі забезпечує максимальну безпеку.

Термоелектричний переривач (BAT)
Відповідає вимогам стандарту ISO 10294-4.
BAT: має дві вбудовані плавкі вставки. Перша відстежує температуру повітря в повітропроводі, друга зовні клапана. При перевищенні будь температур значення 72 0С (опціонально 95 0С) термопрерыватель розриває ланцюг живлення/ управління електроприводом.
LED-індикатор світиться якщо:
- подано харчування на електропривод
- обидві плавкі вставки справні
- тест-кнопка не натиснута.

Сигналізація

• Два вспомогательных переключателя встроены в корпус привода для индикации положения лопатки клапана. Углы срабатывания установлены производителем и не изменяются пользователем.
• Контакты переключателей покрыты сплавом золота и серебра, что позволяет интегрировать их в контуры и с низкими (диапазон мА), и с высокими (диапазон А) токами, в соответствии с техническими данными.
• Важно! После подачи на переключатели высоких токов (диапазон А), они не могут больше использоваться в диапазоне низких токов (мА).
• Положення лопатки клапана візуально відображається з допомогою механічного покажчика положення на шпинделі електроприводу.

Ручне управління
У знеструмленому стані електроприводом можна керувати вручну і зафіксувати його в будь-якому положенні. Розблокування здійснюється або вручну, або автоматично при подачі живлення.

Комплект постачання
Ключ ручного управління, механічний покажчик положення, захисний пакет, адаптер 10х10 мм

Електропривод з пружинним поверненням і термоелектричним переривників, кут повороту 900, для установки на вогнезатримувальні клапани та клапани димовидалення
• Зусилля 4 Нм / 3 Нм
• Живлення 24 В або 230 В
• Управління ВІДКРИТИЙ-ЗАКРИТИЙ
• Під шток 12х12 мм

Технічні характеристики BFL24-T, BFL230-T

Електрична схема підключення

Габаритні розміри, мм
