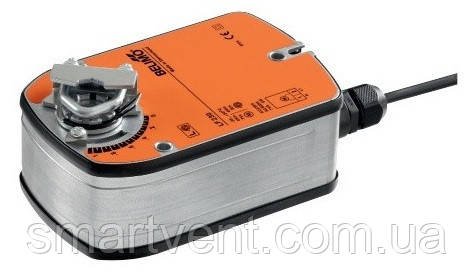

Електропривод c поворотною пружиною SF24A

Електроприводи для повітряних заслінок c
поворотною пружиною TF.., LF.., NF.., SF.., EF.., GK..


Електроприводи c поворотною пружиною, для управління повітряними заслінками, які виконують охоронні
функції в системах вентиляції та кондиціонування повітря (наприклад, захист від замерзання).

• Крутний момент від 2,5 Нм до 40 Нм
• Площа заслінки від 0,5 до 8 м2 м2
• Напруга живлення 24В або 230В
• Управління: відкр./закр.,
3х-точкове або аналогове 0-10В

Зведена таблиця електроприводів З ВБУДОВАНОЮ ПОВОРОТНОЮ пружиною

GK24A-1, GK24A-SR Електроприводи з КОНДЕНСАТОРНИМ ВОЗРАТОМ, 40Нм

Для заслінок площею 8 м2
Для GK24A-1 двопозиційне (откр/закриті) управління
Для GK24A-SR аналогове (0... 10 В=) управління
24~ = для GK24A-1, GK24A-SR
Застосування
Управління повітряними заслінками в системах вентиляції та кондиціонування, які виконують охоронні функції (наприклад: захист від заморожування, задимлення тощо).
Особливості виробу
Поряд з лінійкою електроприводів з пружинним поверненням, Белімо розробило нову серію електроприводів GK... з конденсаторним поверненням (технологія SuperCap). Дана технологія
заснована на принципі послідовних циклів зарядів (при подачі напруги живлення на електропривод розрядів (при відключенні напруги живлення) конденсаторних ємностей. Завдяки запатентованою технологією Белімо SuperCap Management, досягається оптимальний режим заряду/розряду конденсаторів - привід не реагує на короткочасні (стандарт -до 2 с, для приводів GK24A-MF настроюється в діапазоні 1...10 с) скачки напруги живлення. При більш тривалому відключенні напруги живлення, привід переміщує заслінку у відповідності з встановленим положенням - POP (power-off-position, настроюється в діапазоні 0...100%). Дана технологія дозволяє значно збільшити термін
роботи електроприводу, а також зменшити його енергоспоживання.

Розрахунок необхідного часу заряду

Схема електричних з'єднань

Розміри

Особливості виробу
Принцип дії
При переміщенні приводу в нормальне робоче положення зводиться поворотна пружина. При припиненні подачі живлення енергія, запасена в пружині, що повертає заслінку в охоронне положення.
Проста установка
Електропривод встановлюється безпосередньо на вал заслінки за допомогою універсального хомута, оснащений фіксатором, що запобігає провертання корпусу.
Ручне управління
С помощью шестигранного ключа (входит в комплект поставки). В обесточенном состоянии электроприводом можно управлять вручную и зафиксировать его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания.
Настраиваемый угол поворота
Угол поворота ограничивается при помощи механического упора.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Электрические схемы подключения

Габаритные размеры,мм

Електроприводи TF.., LF.., NF.., SF.., EF..
Управління - Аналогове 0-10B

Особливості виробу
Принцип дії
При переміщенні приводу в нормальне робоче положення зводиться поворотна пружина. При припиненні подачі живлення енергія, запасена в пружині, що повертає заслінку в охоронне положення
Проста установка
Електропривод встановлюється безпосередньо на вал заслінки за допомогою універсального хомута, оснащений фіксатором, що запобігає провертання корпусу.
Ручне управління
С помощью шестигранного ключа (входит в комплект поставки). В обесточенном состоянии электроприводом можно управлять вручную и зафиксировать его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания.
Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Электрические схемы подключения

Габаритні розміри приводів серій TF24-SR, LF24-SR, NF24A-SR, SF24A-SR, EF24A-SR аналогічні розмірам приводів серій TF24, LF24, NF24A, SF24A, EF24A відповідно.
