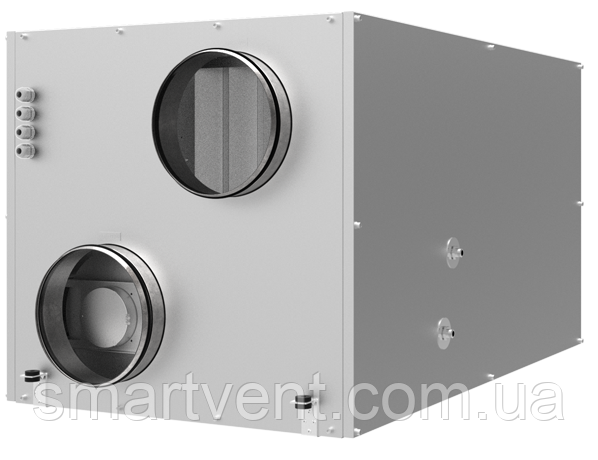

Припливно-витяжна установка ВЕНТС ВУТР 1500 ВГ ЄС

• Припливно-витяжні установки ВУТР ВГ ЄС з водяним нагрівачем являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію і подачу свіжого повітря в приміщення і видалення забрудненого.

• При цьому тепло витяжного повітря передається припливному повітрю через роторний рекуператор.

• Застосовується в системах вентиляції і кондиціонування приміщень різного призначення, що вимагають економічного рішення і керованої системи вентиляції.

• Застосування ЄС моторів дозволило зменшити споживання електроенергії в 1,5-3 рази і при цьому забезпечити високу продуктивність і низький рівень шуму.

• Встановлення ВУТР 400/700/900/1200/1500 ВГ ЄС призначені для з'єднання з круглими повітроводами номінальним діаметром 160, 250, 315 мм

• Встановлення ВУТР 2000 ВГ ЄС призначені для з'єднання з прямокутними повітроводами номінальним діаметром 500х300.

• Корпус складається з каркаса і тришарових панелей товщиною 20 мм ( ВУТР 1500 і 2000 - 25 мм).

• Панелі з алюмоцинкового листа зі звукоізоляційним матеріалом (мінеральна вата) забезпечують надійну шумо - і теплоізоляцію.

• Завдяки спеціальній конструкції знімних бічних панелей установка вимагає мінімального простору для її обслуговування і забезпечує легкий доступ до всіх її елементів.

• Для фільтрації припливного та витяжного повітря в установці має два вбудованих фільтра зі ступенем очищення G4.

• Використовуються високоефективні електронно-комутовані (ЄС) двигуни постійного струму з зовнішнім ротором, обладнані робочим колесом з загнутими назад лопатками.

• Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження.

• ЄС-двигуни характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання.

• Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90%).

• Роторний регенератор являє собою обертовий короткий циліндр, заповнений шарами гофрованого алюмінієвої стрічки, покладеної таким чином, що припливний і витяжний повітряні потоки проходять крізь нього.

• При обертанні, стрічка, якою заповнений регенератор, спочатку контактує з припливним, а потім з витяжним повітряним потоками.

• Внаслідок цього вона по черзі нагрівається і охолоджується, і таким чином передає тепло і вологу від теплого повітряного потоку холодного.

• Перевагами роторного регенератора перед пластинчастими теплообмінниками є високий ККД, підтримання комфортної вологості повітря, і вкрай низька загроза обмороження (при нормальних значеннях температури і вологості - практично нульова).

• Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлені водяні нагрівачі.

• Якщо з допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається нагрівач і підігріває повітря, що надходить у приміщення.

• Нагреватели оборудованы средствами защиты для обеспечения надежной работы установки.

• Водяные нагреватели предназначены для эксплуатации при максимальном рабочем давлении 1,0 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95 °С.

• Установки  ВУТР ВГ ЕС А17  комплектуются панелью управления th-Tune.

• Установки  ВУТР ВГ ЕС А18  комплектуются панелью управления pGD1.

• Выбор скорости: низкая, средняя, высокая;
• Настройка скоростей от 0 до 100 % для приточного и вытяжного вентиляторов отдельно;
• Индикация необходимости обслуживания фильтров;
• Индикация аварии;

• Работа установки по таймеру;
• Работа установки по недельному графику;
• Контроль и управление температурой приточного воздуха;
• Управление ККБ;
• Управление электроприводами воздушных заслонок.

• Приточно-вытяжная установка монтируется на горизонтальной поверхности, подвешивается к потолку, крепится на стене с помощью кронштейнов.

• Доступ для сервисного обслуживания - со стороны боковой панели, слева (по ходу приточного воздуха).
• Патрубки водяного нагревателя в установках  ВУТР ВГ ЕС  выведены в сторону сервисного обслуживания, слева по ходу приточного воздуха.

t = t_нар + k_річок * (t_выт - t_нар) / 100,

де

t_нар – температура зовнішнього повітря, °С,

t_выт – температура витяжного повітря, °С,

k_річок – ефективність теплообмінника (по діаграмі), %
